動力電池測試系統
型 號：BT-2018D
應用領域
電池廠家及研究機構對單體動力電池、鉛酸電池、液流電池、小型組合電池、鎳氫/鎳鉻組合電池的測試研究。
測試項目
充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數，并針對以上參數可進行分選或配對。
設備量程范圍
|
通道數 |
8CH |
4CH |
2CH |
1CH |
|
部 份 量 程 |
5V/20A |
5V/40A |
5V/50A |
5V/100A |
|
10V/10A |
10V/20A |
10V/40A |
36V/20A |
|
|
18V/5A |
18V/10A |
18V/20A |
48V/10A |
|
|
20V/5A |
24V/10A |
24V/20A |
60V/10A |
說 明:
u 除以上量程規格外，可根據需求訂制；
u 要做過充過放的安全性測試，需增加負電源；
u 超級電容器、液流電池、燃料電池、太陽能電池的負載測試需另外技術處理

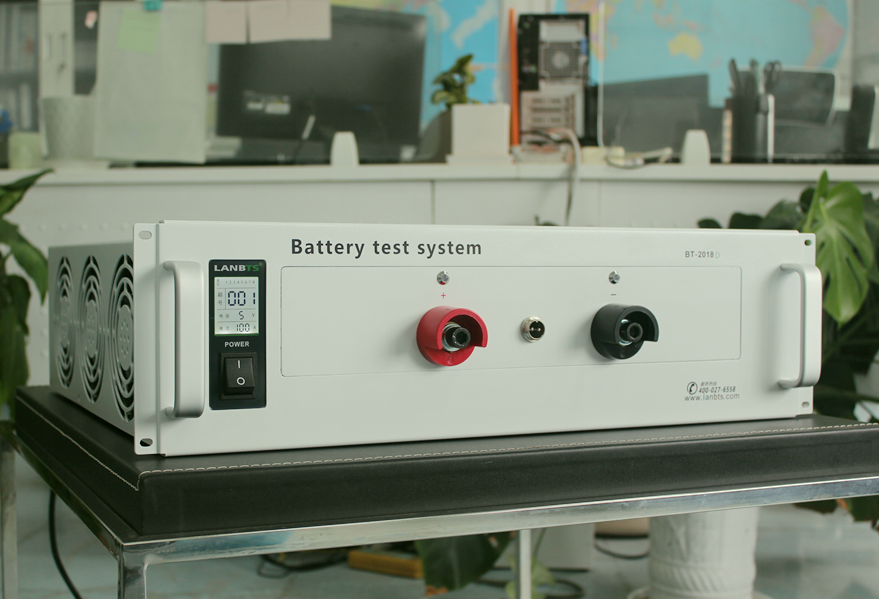

實物拍攝

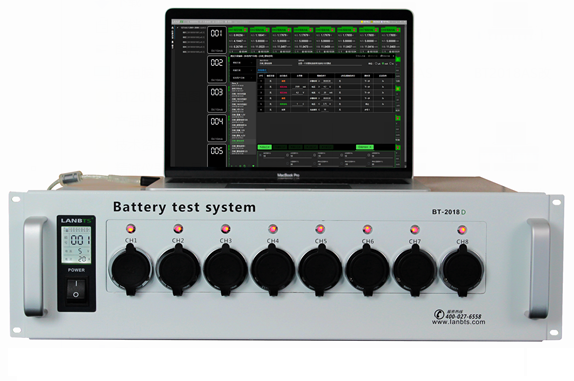

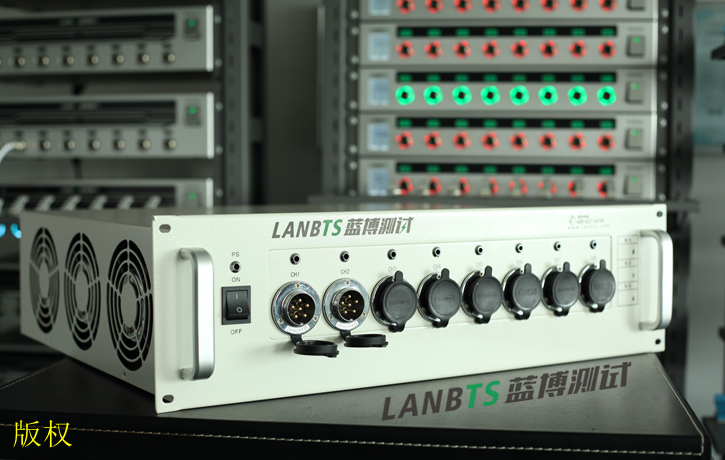

實物拍攝

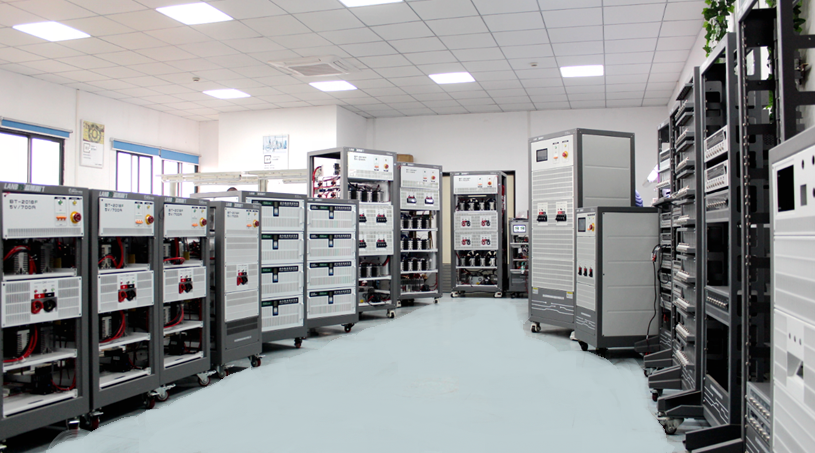

批量生產中
強大的控制軟件及數據分析軟件
LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。
LANBTS控制軟件界面
測試方案編輯界面
LANBTS軟件功能設置界面
LANBTS軟件數據分析界面
動力電池測試系統技術參數

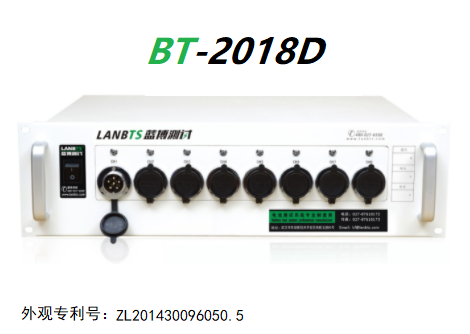

型 號：BT-2018D
|
項 目 |
產品圖片 |
|
|
基本參數 |
產品型號 |
BT-2018D |
|
外觀尺寸 |
長×深×高=57cm×50cm×15cm |
|
|
輸入電源 |
單相AC 220V ±10% / 50Hz |
|
|
交流阻抗 |
≥1MΩ |
|
|
電 壓 |
電壓范圍 |
充電電壓：0V-5V；放電電壓：0V或2V（可選） |
|
電壓精度 |
實際控制精度：±（0.05%RD+0.05%FS） of FS；穩定度：±（0.05%RD+0.05%FS） |
|
|
電 流 |
電流范圍 |
滿量程*0.1%---滿量程 （線性連續可調） |
|
電流精度 |
實際控制精度：±（0.05%RD+0.05%FS） of FS；穩定度：±（0.05%RD+0.05%FS） |
|
|
充/放電 |
充電模式 |
恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電 |
|
放電模式 |
恒流放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電 |
|
|
限制條件 |
電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2 |
|
|
記 錄 |
記錄條件 |
時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—5000mA |
|
記錄頻率 |
最高記錄頻率20Hz |
|
|
測試事件記錄 |
如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄 |
|
|
循 環 |
循環次數 |
1-99999次 |
|
循環嵌套 |
具有嵌套循環功能，最大支持3層嵌套 |
|
|
保 護 |
運行保護 |
支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護 |
|
保護條件 |
延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓 |
|
|
報警方式 |
測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息 |
|
|
硬件特性 |
通道特性 |
1-8通道/臺，可獨立編程，互不干擾 |
|
控制方式 |
恒流源與恒壓源采用雙閉環結構，高精度線性調整 |
|
|
基準特性 |
采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） |
|
|
AD/DA |
AD：24bit；DA：16bit |
|
|
屏顯信息 |
3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節 |
|
|
通訊方式 |
USB/RS485，采用光電隔離技術，最多接入256臺 |
|
|
散熱方式 |
風冷，風機轉速支持程控、溫控、全速三種模式可選 |
|
|
接入方式 |
四線制、支持三電極測量、鱷魚夾具、聚合物夾具等（用戶可選） |
|
|
軟件特性 |
軟件風格 |
C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣 |
|
軟件語言 |
支持在線切換中/英文 |
|
|
測試方案特性 |
方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等 |
|
|
工步編輯特性 |
根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改 |
|
|
模式操作特性 |
啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等 |
|
|
DCIR測試 |
支持定點進行DCIR的計算 |
|
|
超級電容器 |
具備超級電容器測試功能，測試結果直接以“法拉F”為單位，可測漏電電流 |
|
|
顯示分辨率 |
6位有效數字（電壓×.××××× 電流××.××××） |
|
|
數據展現方式 |
座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層） |
|
|
數據導出 |
可導成EXCEL、TXT、圖形（可指定工步或指定循環導出） |
|
|
數據另存 |
支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理 |
|
|
軟件升級 |
支持網絡遠程推送，在線升級 |
